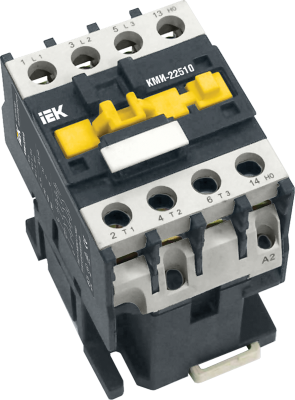

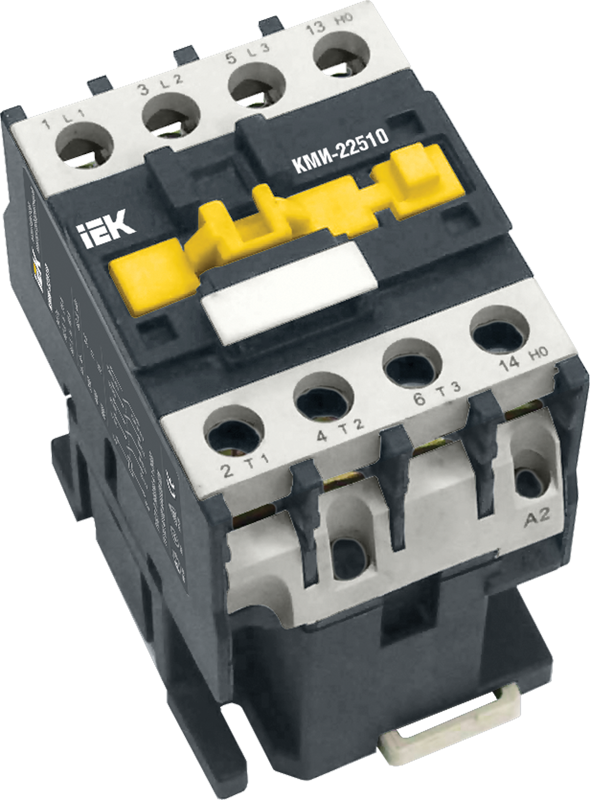

Контактор КМИ-22510 25А 110В/АС3 1НО IEK

Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую).

Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).

По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2002 (МЭК 60947-4-1-2000).

Контакторы малогабаритные серии КМИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00144.
Расширенный ассортимент предложения малогабаритных контакторов серии КМИ по сравнению с аналогами отечественных производителей на российском рынке.
Большой Ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ, реле электротепловое РТИ).
Возможность установки на 35 мм DIN-рейку (другие отечественные производители предлагают подобное крепление только под заказ).
Предусмотрена возможность получения реверсивного варианта с использованием механизмов блокировки.

Технические характеристики
Номин напряжение питания цепи управ Us AC 50 Гц:    110 В
Номин рабочий ток Ie 400 В:    25 А
Тип подключения вспомогат цепей:    Винтовое соединение
Кол-во вспомогат норм разомкнутых-НО конт:    1
Номин раб напряжение переменного тока Ue:    230; 400; 660 В
Номин напряжение изоляции Ui:    660 В
Номин импульсное напряжение:    6 кВ
Условный тепловой ток Ith при АС-1:    40 А
Номин мощность при AC-3 230 В:    5.5 кВт
Номин мощность при AC-3 400 В:    11.0 кВт
Номин мощность при AC-3 660 В:    15.0 кВт
Макс кратковременная нагрузка:    450 А
Условный ток короткого замыкания Inc:    3000 А
Защита от сверхтоков - предохр gG:    40 А
Мощность рассеяния при Ie АС-3:    1,25 Вт
Мощность рассеяния при Ie АС-1:    3,2 Вт
Момент затяжки:    1,2 Нм
Диапазоны напряж управления при срабатыв Uc:    0,8...1,1
Гибкий кабель без наконечника:    1,5...4 мм²
Диапазоны напряж управления при отпускании Uc:    0,3...0,6
Жесткий кабель без наконечника:    2,5...6 мм²
Время срабатывания при замыкании:    15...24 мс
Время срабатывания при размыкании:    5...19 мс
Комутационная износоуст при АС-1:    1,3 млн циклов
Комутационная износоуст при АС-3:    1,1 млн циклов
Комутационная износоуст при АС-4:    0,15 млн циклов
Мех износоустойчивость:    12.0 млн ком циклов
Кол-во дополнительных контактов:    1
Степень защиты - IP:    IP20
Тип монтажа:    При помощи винтов, на DIN-рейку
Климатическое исполнение:    УХЛ4
Температура эксплуатации:    -25...+50 °C
Ширина:    56.0 мм
Высота:    84.0 мм
Вес:    ≤ 0,4 кг
Доп конт - Номин напряжение Un AC:    ≤ 660 В
Доп конт - Номин напряжение Un DC:    ≤ 440 В
Доп конт - Номин напряжение изоляции Ui:    660 В
Доп конт - Ток термической стойкости In:    10 А
Доп конт - Минимальная вкл способность Umin:    24 В
Доп конт - Минимальная вкл способность Imin:    10 мА
Доп конт - Защита от сверхтоков - предохр gG:    10 А
Доп конт - Макс кратковременная нагрузка:    100 А
Доп конт - Сопротивление изоляции:    > 10 мОм
Тип напряжения управления:    Переменный (AC)
Количество полюсов:    3
Доп конт - Сечение присоединяемых проводников:    1...4 мм²
Доп конт - Момент затяжки:    1.2 нм
