Виды кабельных наконечников

Для повышения эффективности при проведении монтажных работ с использованием кабеля или провода, когда нужно осуществить кабельные соединения, очень удобно и просто выполнить этот процесс с использованием кабельных наконечников и гильз.

Кабельные наконечники и гильзы не только упрощают работу электромонтажникам, но и увеличивают надежность соединения, а также упрощают возможный последующий демонтаж. Обычно кабельные наконечники и гильзы соединяются между собой или в пружинном либо винтовом зажиме.

Современные наконечники имеют большой ассортимент с широким рядом исполнения под каждый тип наконечника, которые полностью стандартизированы, что позволяет монтажнику легко и точно подобрать соответствующий наконечник для требуемого вида работы.

Основные виды наконечников

Существует огромное множество наконечников всех видов и исполнений, предназначенных для кабелей разной конструкции и сечения, с возможностью присоединения определённого наконечника к практически любым зажимам.

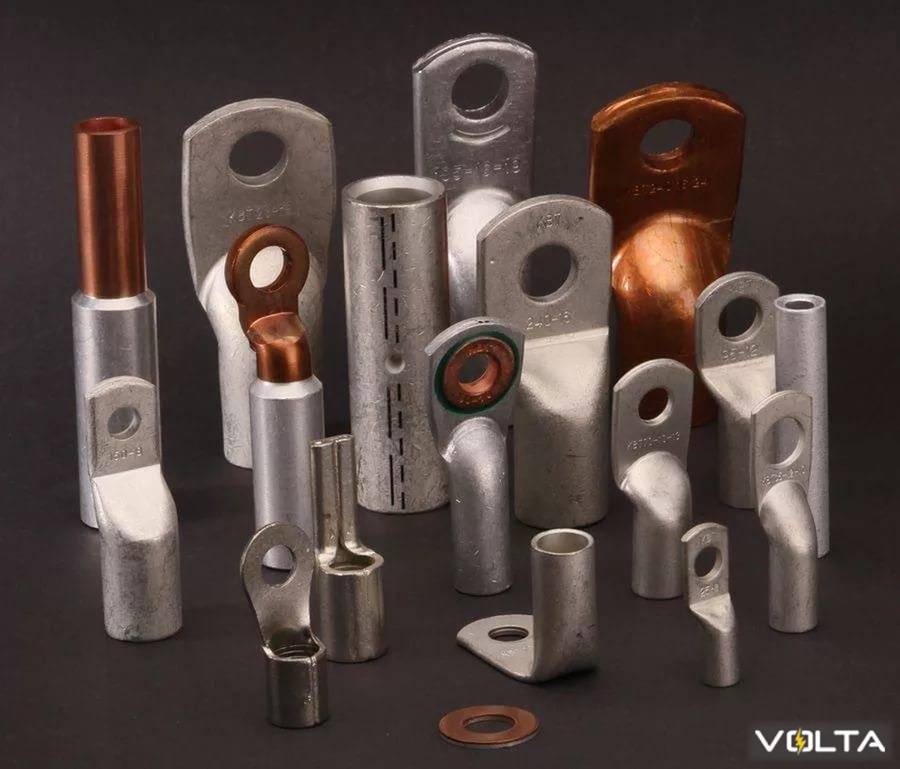

Самыми популярными типами наконечников считаются следующие их виды: медные, стальные, трубчатые алюминиевые, втулочные изолированные и неизолированные, изолированные и неизолированные кольцевые, термоусаживаемые, вилочные и штыревые и т.д.

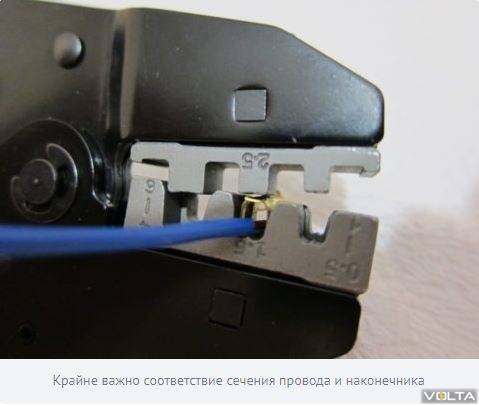

Если Вам нужно провести быстрый и простой монтаж, то для этого больше всего подойдут наконечники с опрессовкой, которые можно смонтировать с помощью специального инструмента.

Наконечники для подключения

Для подключения кабелей к клеммникам обычно используют следующие типы наконечников:

Алюминиевые наконечники

При монтаже силовых кабелей с алюминиевой жилой используют алюминиевые наконечники, выполненные из цельнотянутых труб. С одной стороны такого наконечника есть отверстие для закрепления в нём конца кабеля с помощью специального инструмента. С другой стороны расположена контактная часть наконечника, которая подключается к зажиму. Прежде, чем проводить опрессовку наконечника рекомендуется смазать его кварце-вазелиновой смазкой, которая поможет предотвратить окисление.

Медные наконечники

Медные наконечники принято использовать при работе с силовыми медными кабелями. Форма медного наконечника аналогична алюминиевому. Также медные наконечники могут изготовляется лужеными и не лужеными. Луженое покрытие позволяет защитить наконечник от окисления.

Втулочные наконечники

Для присоединения кабеля к почти любым видам клемм можно использовать втулочные наконечники. Данные наконечники недавно стали весьма популярны для обжимки медных многожильных проводов. Особенностью данных наконечников является то, что наконечник прессуется непосредственно на контактной части. По большому счёту такой наконечник можно применять даже без предварительного обжима, однако данная практика не рекомендуется к применению.

Кольцевые наконечники

Данные наконечники имеют довольно высокую популярность для организации временного или постоянного кабельного соединения в низковольтных сетях. Эти наконечники предназначены для присоединения к винтовым клеммникам и их главной особенностью является обеспечение максимально большой площади соприкосновения контактов, что увеличивает надежность соединения.

Соединение проводов между собой

Существуют 2 вида наконечников для соединения проводов между собой. Первый вид — это соединение проводов непосредственно в самом изделии. Второй вид наконечников предусматривает, что для соединения проводов нужно концы обоих проводов оконцевать разными наконечниками, которые в последствии соединяются между собой.

Для соединения кабелей между используют следующие наконечники:

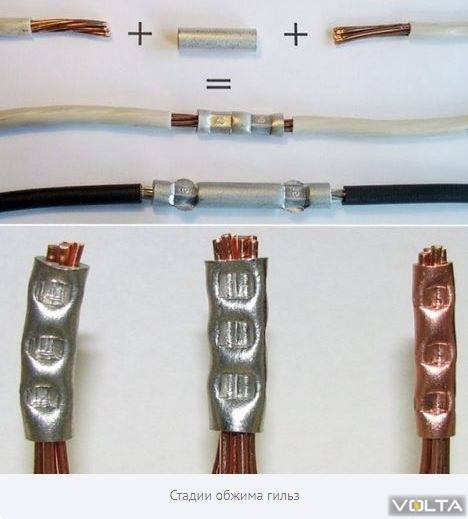

Гильзы

С их помощью можно соединить провода в одном изделии. Гильза представляет собой трубчатое изделие, в обе стороны которого вставляются и обжимаются концы проводов.

Плоские наконечники

Специальные плоские наконечники, которые обычно применяются в низковольтных сетях, соединяя провода между собой с помощью 2х плоских наконечников, один из которых будет типа «папа», а второй «мама». Такие наконечники также часто называют коннекторами.
