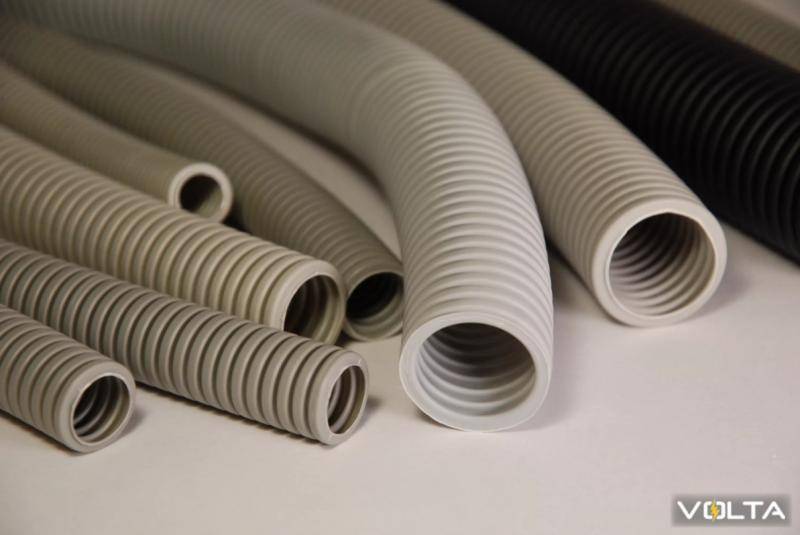

Основные виды гофрированных труб для прокладки кабеля

Чем между собой отличаются различные виды гофрированной трубы?

Существует несколько основных характеристик по которым принято различать гофрированную трубу:

1. Материал изготовления.

2. Толщина стенки.

3. Цвет.

4. Величина устойчивости к нагрузке.

5. Диаметр трубы.

Гофрированные трубы по величине устойчивости к нагрузкам разделяются на:

• Сверхтяжелые армированные (прочность до 40000 Н). Применяются при прокладке кабеля в траншеях под землей, а также могут использоваться для наружной прокладки кабеля на опорах.

• Тяжелые (прочность до 1250 Н). Подобные трубы имеют высокую степень жесткости и обычно прокладываются в бетонных стяжках.

• Средние (прочность до 750 Н). Гофрированные трубы с таким показателем устойчивости принято прокладывать в штробах.

• Легкие (прочность до 320 Н). Используют для прокладки в гипсокартонных конструкциях или на подвесных потолках.

Виды материалов гофрированных труб:

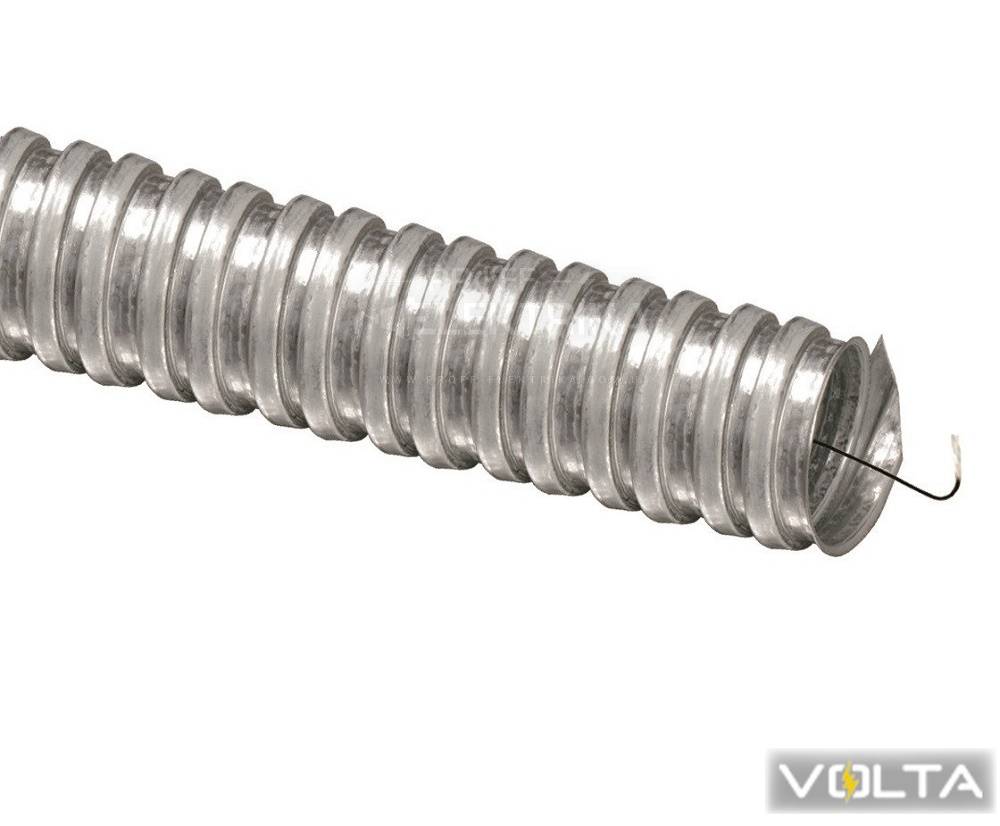

• Гофра из металла (металлорукав). Имеет высокую степень защиты кабеля внутри металлорукава от различного спектра внешних воздействий. Изготовляются металлические гофры из оцинкованной ленты, либо из нержавеющей стали. Применяются данные гофры как для внешней, так и для внутренней проводки. Может использоваться при прокладке систем электропитания по любым горючим поверхностям (в том числе и дерево).

• Поливинилхлорид (ПВХ). Пожалуй, самый популярный вид материала при изготовление гофрированных труб. Дешевый материал с неплохой степенью защиты от пожара и воздействия различных внешних факторов. ПВХ имеет самозатухающую структуру, не дающую огню распространиться, что весьма важно в помещениях с повышенной степенью пожаробезопасности. Чаще всего применяются для монтажа в домах или квартирах. Также можно делать прокладку на улице, когда попадание прямых солнечных лучей на гофру минимизировано. Оптимальный температурный режим эксплуатации -15…+60 °C.

• Полипропилен и полиэтилен. В отличии от ПВХ данный материал сам по себе горюч и менее пригоден чем ПВХ, для прокладки кабелей в пожароопасной среде. Различают полиэтилен высокого (ПВД) и низкого (ПНД) давления. Как правило гофры из данного материала применяют для монтажа электрической сети в стяжках из бетона, штробах в штукатурке или прочих негорючих материалах, а также при внешней прокладке на улице. Оптимальный температурный режим эксплуатации -40…+90 °C.
