Обзор 4 самых популярных марок кабелей для дома и не только

Провод ПВС

В настоящее время широко используются различные бытовые приборы и устройства, которые соединяются с сетью питания с помощью безопасного, простого и надежного провода — это провод ПВС. Он производится в виде кабеля, имеющего токопроводящие скрученные жилы, и изолированные поливинилхлоридом, а также покрытые снаружи общей оболочкой ПВХ.

Провод ПВС может применяться для сетей напряжением до 380 вольт. Он отличается пластичностью, гибкостью, малым радиусом изгиба, который не вызывает повреждения изоляции или разрывов жил.

Устройство и виды провода ПВС

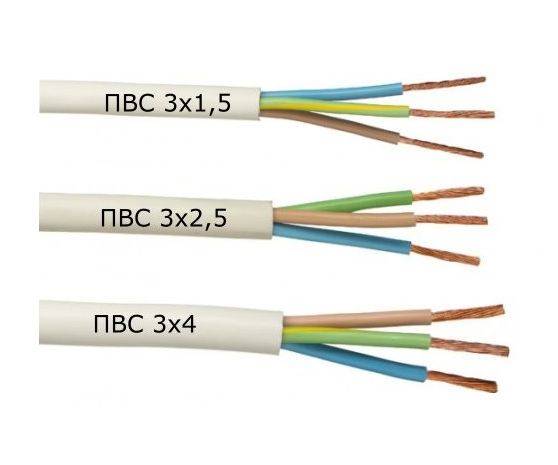

Конструкция провода ПВС включает в себя изолированные медные жилы, размещенные в оболочке ПВХ. Внешняя форма сечения кабеля круглая. Материал диэлектрической изоляции имеет в своем составе специальные добавки, которые защищают жилы, и не поддерживают возгорание.

Провод ПВС выпускается с числом жил от двух до пяти, каждая из которых состоит из скрученных тонких проволочек.

Провод ПВС расшифровывается следующим образом:

• П – провод.

• В – материал изоляции «поливинилхлорид».

• С – соединительный.

Применение провода ПВС

Чаще всего провод ПВС применяется в качестве токопроводящей линии для передачи электрической энергии к бытовым устройствам и приборам. Данный вид кабеля не рекомендован для прокладки стационарной электропроводки в помещении, так как срок его эксплуатации невелик, так же как и противопожарные свойства.

Такой кабель целесообразно применять для временных соединений. Он широко используется в бытовых условиях в качестве сетевого шнура и различных удлинителей для подключения бытовых приборов.

Технические параметры этого вида провода позволяют применять его в некоторых областях промышленного производства. Из него выполняют переноски, удлинители различной длины, подключается наружное освещение, световая реклама.

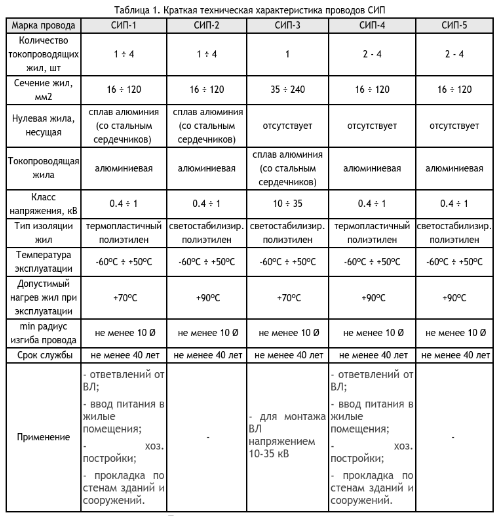

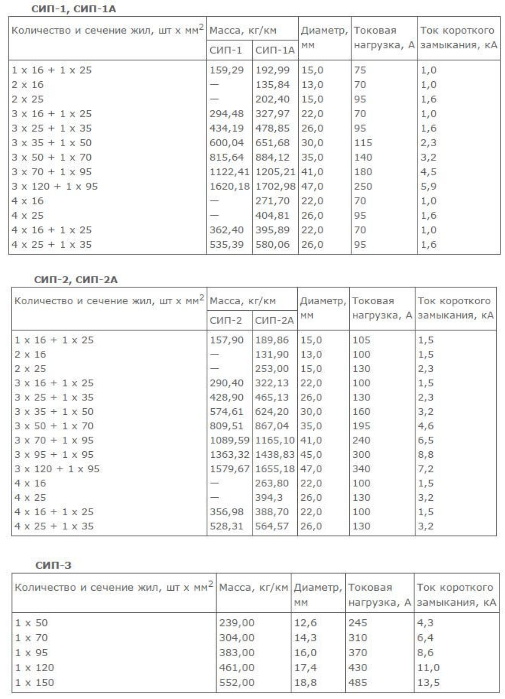

 Провод СИП

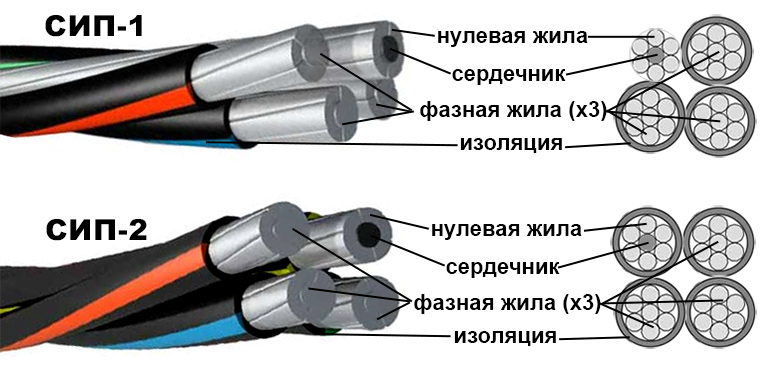

Самонесущий изолированный провод СИП представляет собой жгут из изолированных фазных жил, скрученный несущей нулевой. В качестве изолирующего материала применяется полиэтилен, устойчивый к ультрафиолетовому излучению и атмосферным воздействиям. Проводник сделан из алюминия или его сплава. В центральной части сечения нулевой жилы проходит стальной сердечник, а вокруг него закручены витки алюминиевой проволоки.

Прокладка такого провода не требует больших затрат. Наличие изоляции создает защиту от короткого замыкания при соприкосновении между проводами. Их можно крепить к стенам сооружений без изоляторов. При монтаже требуется меньше опор.

Большей частью провод предназначен для силовых сетей или для освещения при напряжении до 1 кВ. Провод применяется при строительстве воздушных ЛЭП и ответвлений в жилые дома и бытовые постройки.

 Преимущества провода СИП:

К основным преимуществам СИП можно отнести:

• эксплуатационное обслуживание обходится дешевле;

• более стабильные параметры при передаче электроэнергии;

• устойчивость к атмосферным воздействиям: значительно меньше налипает снег и лед, высокая химическая стойкость изоляции к агрессивным средам;

• монтаж проще и быстрей, не требуется тяжелая техника;

• реактивные потери снижаются в 3 раза по сравнению с традиционными проводами на изоляторах;

• снижается процент воровства электроэнергии за счет незаконных подключений;

• отсутствие коротких замыканий при перехлесте проводов под действием ветра;

• для реальных условий эксплуатации можно выбрать оптимальный тип провода.

Провод ШВВП

ШВВП – многожильный провод с медными токопроводящими жилами. Расшифровка провода ШВВП – шнур винил-виниловый плоский. Жилы данного кабеля являются многопроволочными, то есть представляют собой определенное количество медных проволочек, скрученных между собой. Что касается изоляции: изоляция каждой жилы и внешняя изоляция (оболочка) выполняются из поливинилхлорида-пластиката. За счет этого пластиката изоляция не распространяет горения в случае возгорания.

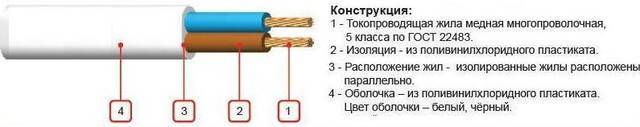

ШВВП имеет следующую конструкцию:

1. Токоведущие жилы медные, круглого сечения, многопроволочные

2. Количество жил 2 либо 3.

3. Расположение жил – параллельно друг другу.

4. Цветовая маркировка соответствует стандартам ГОСТ: ноль синий, фаза коричневая. Если шнур трехжильный, изоляция третьей жилы окрашена в желто-зеленый цвет и используется в качестве заземления.

Основные параметры провода ШВВП

Основные технически характеристики ШВВП представлены следующими значениями:

• номинальное напряжение — 220/380 Вольт;

• пиковое напряжение (до 15 минут) – 2000 Вольт;

• сечение жил от 0,35 до 2,5 мм²;

• срок службы от 6 до 15 лет;

• температура эксплуатации (рабочая) – от -40 до +40^оС;

 Сфера применения ШВВП

В принципе данный электропроводник может использоваться при осуществлении любых электромонтажных работ. Чаще же всего кабель используется при подводе питания к бытовым слаботочным электроприборам: холодильникам, настольным лампам, радиоэлектронным аппаратам, кухонной технике и т.п. Следует отметить, что поскольку провод ШВВП технической характеристикой сечения жил похвастаться не может, а стало быть, не может похвастаться высокой нагрузочной способностью, использовать его для организации электпропитания мощных приборов недопустимо. Другими словами, применять ШВВП, например, для подключения к электросети стиральной машины или бойлера нельзя.

Провод ВВГ

Кабель ВВГ – кабель силовой, предназначен для передачи и распределения электрической энергии в стационарных установках с номинальным переменным напряжением 0,66 или 1 кВ. Применяется для прокладки в сухих и влажных помещениях на специальных кабельных эстакадах, в блоках, щитах.

Описание и конструкция кабеля силового ВВГ

Кабель ВВГ - кабель силовой с медными токопроводящими жилами, с изоляцией и оболочкой из ПВХ-пластиката без защитных покровов (брони).

Расшифровка обозначения для кабеля силового ВВГ:

• отсутствие буквы «А» в начале – медные жилы;
• первая «В» - изоляция из ПВХ-пластиката (винила);
• вторая «В» - оболочка из ПВХ-пластиката (<винила);

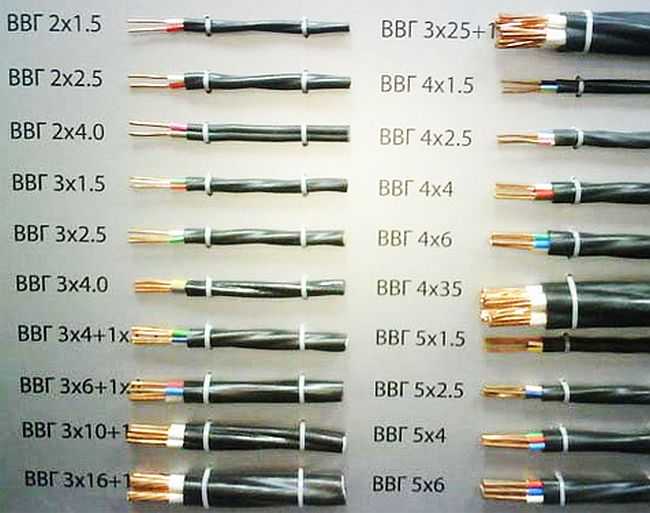

Кабели ВВГ могут иметь от одной до шести жил сечением от 1,5 мм ² до 240 мм². Диапазон сечений жил в зависимости от их числа и рабочего напряжения кабеля приведен в таблице.

Область применения и назначение провода ВВГ

Кабель ВВГ предназначен для того, чтобы передавать и распределять электроэнергию в стационарных электроустановках, рассчитанных на переменное напряжение 660-1000 В частоты 50 Гц.

Что касается области применения, то его можно использовать для прокладки:

• на открытом воздухе;

• в сухих и влажных помещениях;

• в шахтах;

• в блоках;

• в коллекторах;

• в помещениях с высокой коррозионной активностью;

• в пожароопасных помещениях.

Другими словами, область применения кабеля типа ВВГ ограничивается только прокладкой в земле. Действительно, из-за того, что отсутствует бронированный слой, не допускается прокладывать данный проводник в траншее без дополнительной защиты (к примеру, трубы).

Что касается бытовых нужд, то ВВГ применяется для прокладки проводки в стенах, кабель-каналах и даже на улице (рекомендуется защитить гофрой). Если вы решили использовать данную марку кабеля для прокладки электропроводки в деревянном доме, то учтите важные момент — по деревянным конструкциям его нужно прокладывать в металлорукаве, гофре или негорючем кабельном канале.

Что касается сечений, то для группы освещения рекомендуем выбрать маркировку 3*1,5, для розеток 3*2,5, а для подключения плиты или другой мощной бытовой техники 3*4, который способен выдержать мощность до 8 кВт, чего вполне достаточно.
