Как выбрать автоматический выключатель для дома, квартиры

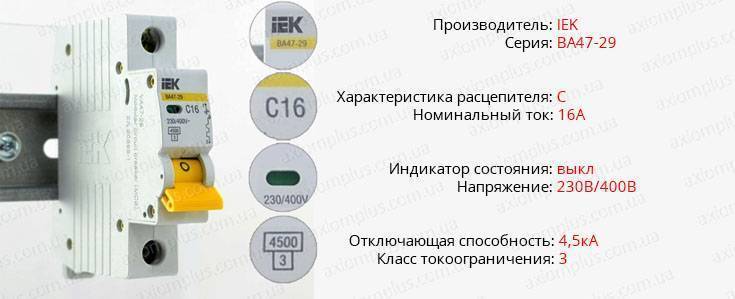

Для эффективной защиты сети необходимо выбрать оптимальные параметры, часто указанные в маркировке. Из маркировки несложно расшифровать наиболее значимые для выбора характеристики. Иногда в маркировке указывается название серии производителя и прочее. Каждый бренд выпускает бюджетные, среднеценовые и премиальные серии, по ним легче сориентироваться с выбором. Тем не менее для эффективности прежде всего нужно определить, какой Вам нужен номинал.

Что такое номинальный ток?

Это максимальный пропускаемый ток, на который не реагирует тепловой расцепитель. Подбирается он по:

• Сечению кабеля - площади среза, достаточной, чтобы пропустить определенную нагрузку и при этом нагреться не выше безопасной температуры;
• Пиковой нагрузке на линии - расчетная суммарная мощность сети, когда работает максимальное количество потребителей.

В данном случае в приоритете сечение кабеля. Нельзя ставить защиту больше, чем кабель может безопасно пропустить. В ином случае он будет сильно нагреваться, до того, как среагирует автомат и возникнет аварийная ситуация.

Как рассчитать автоматический выключатель

Исходя из того, что он взаимосвязан с максимальной нагрузкой и сечением кабеля, зная хотя бы один из параметров, легко подобрать остальные. Тепловой расцепитель работает за счет биметаллической пластины, которая при нагревании выгибается и приводит в действие механизм расцепления контактов. Таким образом в помещениях с минусовой температурой тепловая пластина будет дольше нагреваться и «тормозить» с реакцией, потому берите номинал ниже. В саунах, на улице под солнцем и других местах, где всегда жарко, берите выше, так как там реакция расцепителя будет быстрее.

Расчет для 220В

Если не знаете сечение провода, подбирайте номинал по суммарной мощности потребителей. Рассмотрим пример, когда стоит задача защитить от КЗ розеточную группу на кухне(в которой суммарная мощность электроприборов 3100 Вт). Допустим, что на соковыжималку(400 Вт), электрочайник(1000 Вт) и блендер(300 Вт) отведена одна розетка (да и в принципе сложно представить, чтобы все работало одновременно), и они не будут включаться одновременно. Берем самый мощный из этих трех потребителей - чайник (1000кВт). Таким образом максимальная вероятная нагрузка получается 2400Вт (3100-300-400 Вт).

Чтобы узнать силу тока (I), нужно максимальную мощность (P) поделить на напряжение (U). И так, значение I в пике составит:

2400Вт / 220В = 10,9 А.

Берем ближайший номинал - 10А. Возникает вопрос, 10,9А - больше 10А, разве тогда «не выбьет»?
Не успеет, так как для нагрева расцепителю необходимо время. Например, если на автомат в 10А подать 15А, то он сработает примерно через 8 мин, а при 11А будет нагреваться 20 мин, пока не разойдутся контакты. Учитывая, что электрочайник выключится через 3-5 минут, сетевая нагрузка упадет раньше, чем среагирует расцепитель.
С другой стороны, некоторые пользователи берут номинал «с запасом». Это делать нецелесообразно по двум причинам:

• При превышении допустимой мощности проводка начнет плавиться до того, как сработает расцепитель. В результате обгорают розетки, иногда случаются пожары;
• Вы переплатите деньги, так как чем больше характеристики, тем выше стоимость

Не редкость и ситуации, когда номинальный ток выбран правильно, но свет все равно выбивает, при том что проводка целая и все электроприборы исправны. Чаще всего такая проблема возникает из-за неправильно выбранной характеристики расцепления, иногда именуемой классом или типом.

Что такое характеристика расцепления и как ее выбрать?

Бытовая техника, работающая на электродвигателях, выдает пусковые токи, часто в несколько раз превышающие мощность, указанную в техническом паспорте. Например, тот же холодильник на 400Вт на старте обычно выдает 1000-1200Вт.

Чтобы не было мгновенной реакции на кратковременный скачок нагрузки, нужна задержка. По ее длительности и определяется характеристика расцепления. В быту применяются три класса:

• B - европейский стандарт с наименьшей задержкой перед срабатыванием. Ставится на линии без предполагаемых пусковых токов: освещение, нагревательное оборудование и пр.;
• C - характеризуется средней задержкой перед срабатыванием. Ставится на комбинированные розеточные и силовые линии, где частично включены потребители, работающие на электродвигателях. Самый популярный вариант в домах, квартирах, офисах и пр.;
• D - с наибольшей задержкой, ставится на линии с потенциально высокими пусковыми токами: скважина, полив, гараж и пр. чем больше нагрузка превышает номинал, тем быстрее нагреется и сработает расцепитель.

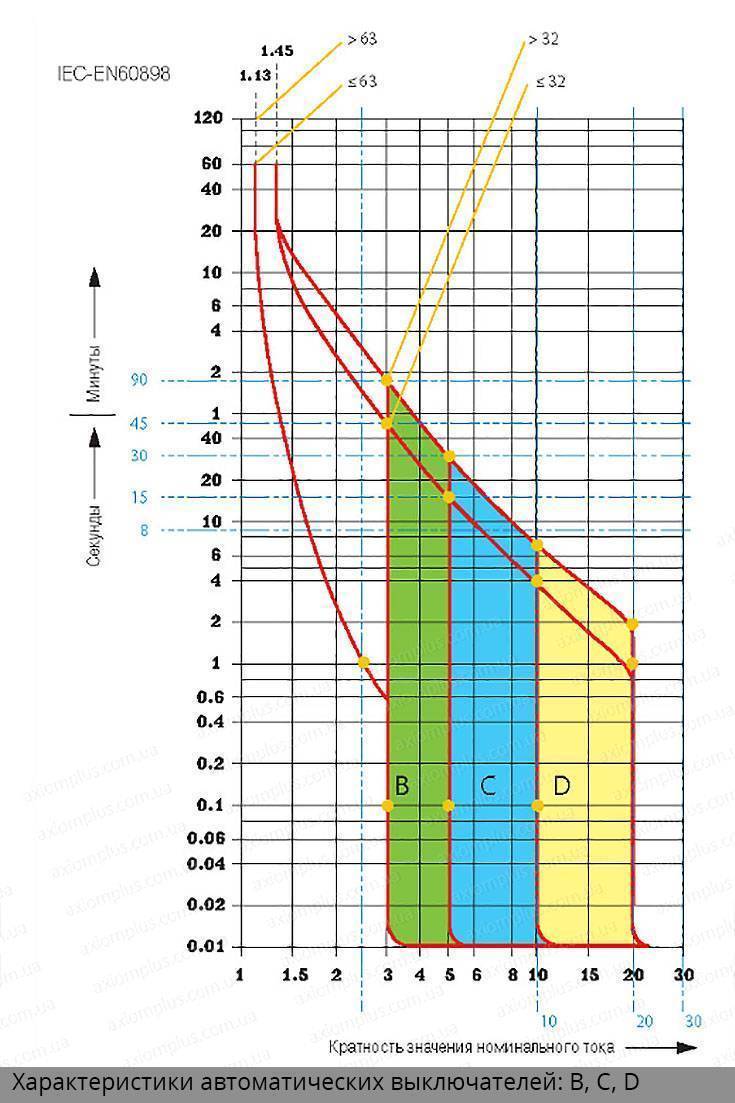

Но, при достижении определенной нагрузки, расцепитель срабатывает мгновенно, воспринимая высокую мощность на старте в качестве КЗ. Выглядит значение мгновенного отключения следующим образом:

• B - 3-5 In;
• С - 5-10 In;
• D - 10-20 In, где In - номинал.

Чтобы было понятнее, представьте что Вы выбрали In 10А и класс B. При резком скачке нагрузки свыше 30А (что в 3 раза больше), цепь разорвется меньше чем за секунду. Класс C совершит мгновенное отключение только от 50А (в 5 раз больше).

Для каждой цели применения оптимально подходит соответствующая характеристика расцепления, потому никогда ею не пренебрегайте. Правильно подобранные характеристики - залог эффективности, но чтобы в ответственный момент не случилось беды, не экономьте и на отключающей способности.

На что влияет отключающая способность?

При коротком замыкании расцепитель среагирует только в том случае, если сила КЗ не превышает отключающую способность. Минимальный показатель 3 кА, но в быту, особенно в новостройках, где новая проводка, часто случаются и более мощные замыкания. В таком случае расцепитель просто не разорвет цепь, так как слипнутся контакты и загорится кабель до того, как он успеет среагировать.
Это как раз тот случай, когда лучше не экономить. Но, как определить сколько кА будет достаточно?

Какую отключающую способность выбрать?

В характеристиках Вы наверняка найдете показатели 6кА, 20кА и даже 50кА. Почему бы, например, не поставить дома 35кА? Дело в том, что в этом нет необходимости. Чтобы возник настолько высокий разряд, необходимо большое сечение проводов, а также источник, который его выработает. Обычно ток КЗ в бытовой проводке не превышает 5кА.
Европейский стандарт рекомендует ставить дома автоматы не ниже 6 кА (!). В старых проводках обычно хватает и 4,5 кА так, как у них выше износ и провода чисто технически не смогут пропустить столько электричества.
Потому брать меньше 3кА нельзя, а выше 6кА особого смысла нет.
Исключение - ввод в квартиру, где стоит защита всей сети. Обычно в щиток заводят толстый кабель с высоким потенциалом проводимости, потому лучше перестраховаться и поставить 10кА. В названиях многих брендов вместе с отключающей способностью встречается и количество полюсов. Но, и однополюсники и двухполюсники ставят на одну и ту же однофазную сеть. Какая между ними разница?

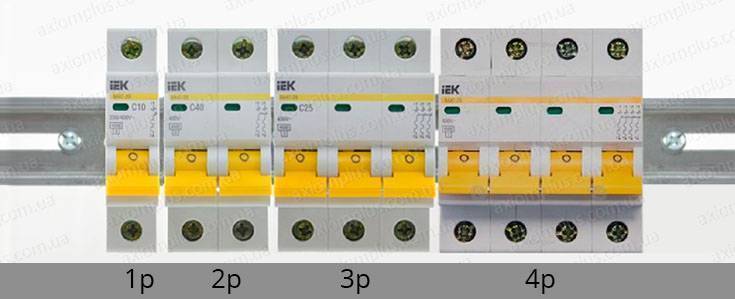

Как и на что влияет количество полюсов?

Полюс в данном случае - это часть корпуса (один модуль) с двумя винтовыми клеммами для присоединения проводов с противоположных сторон. Двухполюсные предназначены для установки на фазу и нейтраль, и при возникновении перегрузки или КЗ, они разрывают оба контакта одновременно.
Чисто технически, если случится авария, то однополюсник и двухполюсник защитят одинаково, так как защита ставится именно на фазу (нейтраль защищать необязательно). Но, зачем тогда два полюса?
Все дело в том, что так надежнее. Например, если из-за поломки вдруг нулевой провод окажется под напряжением, то «однополюсник» в таком случае будет бесполезным. В быту такая авария маловероятная, но все же может случиться.
В определенных условиях применять двухполюсники запрещено.

Когда нельзя ставить 2P(двухполюсник)

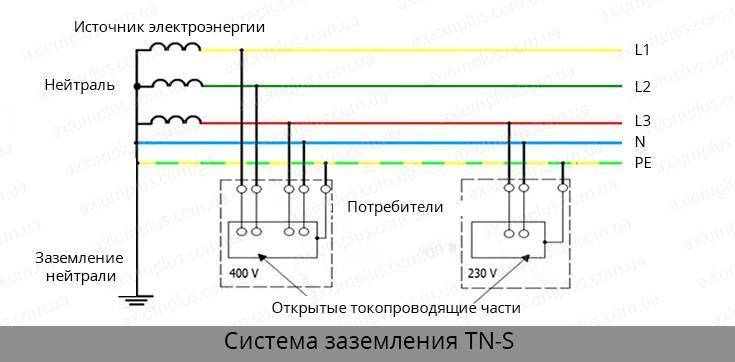

Почти во всех бытовых сетях применяется система заземления TN-S, где нейтраль (N) и земля (PE) - разделены. Она более безопасная и эффективная.

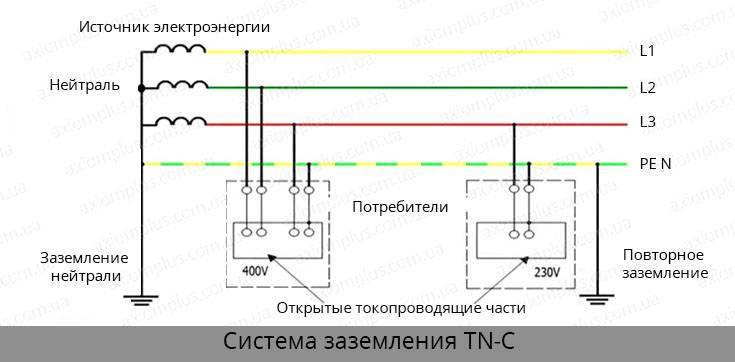

Но, в старых домах еще советской постройки иногда встречается система TN-C, где «ноль» соединен с землей (PEN). В таком случае 2Р ставить запрещено.

Завод изготовитель

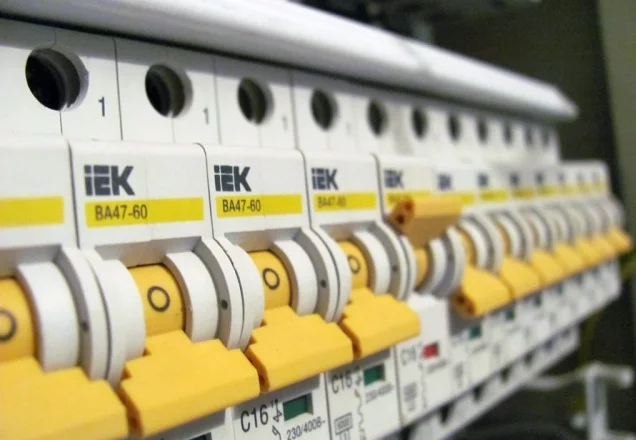

Очень важно правильно выбрать фирму автомата, иначе при покупке подделки далеко не факт, что указанные выше параметры по факту являются такими же. В результате, при токе КЗ электромагнитный расцепитель может не сработать и как следствие – пожар в доме. Чтобы такого не произошло рекомендуется осуществлять подбор коммутационных аппаратов и другой автоматики только от качественных фирм. Перечисленные критерии выбора автоматического выключателя являются основными, и первым делом обращайте внимание на данные параметры. Следует отметить, что экономить на автоматах очень глупо! Разница между качественным изделием (к примеру, от известного производителя IEK или от более бюджетного варианта компании CHINT) и подделкой не слишком велика, если учитывать, что на кону стоит Ваш дом и, что более важно – жизнь!
