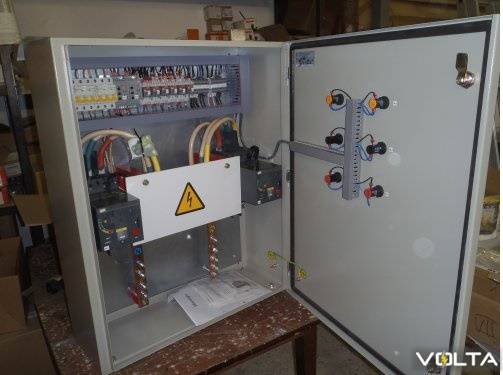

Как сделать правильное подключение щитка
Современный распределительный щит, как правило собирается из различного модульного оборудования. Зачастую используют модульную аппаратуру, к которой относят: дифавтоматы, различные реле, У3О и конечно же наиболее часто используемое оборудование в щитке – автоматические выключатели. Все это оборудование нужно подключить с достаточно высоким уровнем надежности соблюдая все правила правильного подключения.
При монтаже модульного оборудования часто допускают много ошибок. Особенно часто делают ошибки при подключении автоматических выключателей. Казалось бы, что может быть трудного в простом подключении автомата? Достаточно просто снять с кабеля нужный отрезок изоляции, затянуть зачищенную часть в клемме и после затянуть винты.
Однако даже в проведении такой простой операции часто случаются ошибки.
В этой статье будет подробно рассматриваться основные ошибки, которые могут возникнуть при подключении модульной аппаратуры (в частности автоматов) в щитке.
У автомата ввод сверху, снизу или всё равно?
Это главный вопрос, который возникает в самом начале, когда Вам требуется произвести подключение проводов к автомату. Конструктивно в структуре автоматического выключателя должны находится 2 контакта: подвижный и неподвижный. К одному из данных контактов должен подходить питающий провод.
К какому именно контакту должен приходить питающий провод уже давно ходят споры и на многих форумах для электриков. На них Вы можете найти большое количество противоречивых высказываний касаемо данного вопроса.
Прочитав ПУЭ, а точнее его пункт 3.1.6 мы можем увидеть, что там сказано:
Исходя из этого выражения можно сделать вывод, что правильно всё же делать подключение к неподвижному контакту. Это правило также может применяется и к прочей модульной аппаратуре. Исходя из приведенного пункта 3.1.6 ПУЭ можно увидеть, что используется оборот «как правило», что позволяет допускать определенную вероятность отклонение от данного правила.
Ниже Вы можете увидеть, где в конструкции обычного однополюсного выключателя находятся его контакты.
На фото вы можете увидеть, что на верхней клемме находится неподвижный контакт, а на нижней – подвижный. Эту информацию вы также можете увидеть на корпусе автомата. На фото ниже вы можете увидеть автомат компании ИЕК, и на нём вы можете посмотреть, что на его электрических обозначениях указано расположение контактов.
По сути, нету значения будет подключаться питающий провод в верхней или нижней части автомата, самое главное, что питающий провод будет приходить на неподвижный контакт. Однако среди модульных аппаратов компаний АВВ, Наger и прочих электротехнических производителях могут допускать возможность того, что питающий провод будет заходить к нижней части автомата. Поэтому конструктивно во многих АВ предусмотрено наличие специальных зажимов, которые предназначены для гребенчатых шин.
Учитывая всё вышеперечисленное, можно сделать вывод, что правило ПУЭ, которое рекомендует заводить питающий провод на неподвижные контакты (обычно верхние), утверждено для соблюдения общего порядка, чтобы человек интуитивно понимал, что фаза расположена на верхней части автомата и вероятность случайного попадания человека под напряжение из-за неосторожности снижается.
Стоит учесть, что ПУЭ обуславливая ввод питающего провода к неподвижному контакту имеет ввиду лишь ввод питающего провода в верхней части для соблюдения установленного порядка и также просто для внешней эстетичности. Лично мне кажется, что ввод провода к верхней части автомата звучит более разумно.
Возможно есть те, кто готов поспорить с данным утверждением и для них я могу привести пример с рубильником. На любом промышленном предприятии никогда не будут устанавливать рубильник как попало. Расположение рубильника будет расположено в строгом порядке, поскольку, подключив рубильник «правильным» образом ты всегда будешь знать, что при снятии питания с помощью рубильника вы сможете обеспечить обесточивание всего оборудования ниже рубильника.
Давайте подробно рассмотрим основные ошибки при подключении моножильного провода:
1. Попадание под контакт изоляции.
Многим кажется, что нету ничего проще чем просто очистить изоляцию и потом просто зажать отверткой провод на клемме. Но тем не менее довольно часто происходит то, что изоляция с провода попадает под зажимный контакт, что создает плохое соединение в месте зажима. В таком случае возможно оплавление изоляции провода и самого автоматического выключателя, что в свою очередь может привести к выходу оборудования из строя или даже к возникновению пожара.
Поэтому дабы избежать возможных неприятных ситуаций из-за попадания изоляции под контакт, советую Вам тщательно проверить надежность затяжки провода в гнезде.
Если Вам требуется сделать подключение нескольких автоматов (или прочего модульного оборудования) из одного ряда от одного источника, я рекомендую использовать гребенчатую шину. Если же у Вас нету гребенчатой шины под рукой, то Вы можете сделать самодельные перемычки из жил провода.
Ниже Вы можете увидеть пример неправильного подключения перемычки к автомату. На 1й автомат идет провод 4 мм2, а на другие автоматы идет перемычка 2,5 мм2, и из-за этого происходит плохой контакт в перемычке более низкого сечения.
В данном случае этот пункт можно назвать скорее рекомендацией, нежели ошибкой при монтаже. Как правило около 80% электриков при подключении жилы провода к автомату или прочему модульному оборудованию снимают около 1 см изоляции и вставляют зачищенную область в контакт, а после затягивают зажим.
Подобное формирование концов жил поможет увеличить площадь контакта провода с поверхностью зажима, что безусловно улучшит контакт. Стоит отметить, что внутренние стенки в контактной зоне у автоматов, как правило имеют специальные насечки, которые при затягивании винта врезаются в жилу и также дополнительно улучшают надежность контактов.
Подключение многожильных проводов
При разводке распределительного щита часто используются гибкие многопроволочные провода (к примеру ПВ-3, ПВС и т.д.). Использование данных проводов упрощает работу в сравнение с одножильным проводом. Тем не менее при работе с многожильным проводом следует понимать его правила подключения. Главной ошибкой, которую допускаю новички при использовании многожильного провода это его подключение к автоматическому выключателю без оконцевания. При непосредственном подключении многожильного провода, его жилки начинают передавливаться и обламываться, что ухудшает контакт в месте соединения и также приводит к потери сечения.
Использование пайки проводов
Также хотелось бы уделить внимание такому способу оконцевания проводов как пайка. Многие говорят, что использование пайки поможет сэкономить на покупке различных наконечников, инструментов и прочих мелких приспособлений для монтажа. Однако, так ли это на самом деле, давайте разберемся.
Однако даже в проведении такой простой операции часто случаются ошибки.
В этой статье будет подробно рассматриваться основные ошибки, которые могут возникнуть при подключении модульной аппаратуры (в частности автоматов) в щитке.
У автомата ввод сверху, снизу или всё равно?
Это главный вопрос, который возникает в самом начале, когда Вам требуется произвести подключение проводов к автомату. Конструктивно в структуре автоматического выключателя должны находится 2 контакта: подвижный и неподвижный. К одному из данных контактов должен подходить питающий провод.
К какому именно контакту должен приходить питающий провод уже давно ходят споры и на многих форумах для электриков. На них Вы можете найти большое количество противоречивых высказываний касаемо данного вопроса.
Прочитав ПУЭ, а точнее его пункт 3.1.6 мы можем увидеть, что там сказано:
Исходя из этого выражения можно сделать вывод, что правильно всё же делать подключение к неподвижному контакту. Это правило также может применяется и к прочей модульной аппаратуре. Исходя из приведенного пункта 3.1.6 ПУЭ можно увидеть, что используется оборот «как правило», что позволяет допускать определенную вероятность отклонение от данного правила.
Ниже Вы можете увидеть, где в конструкции обычного однополюсного выключателя находятся его контакты.
На фото вы можете увидеть, что на верхней клемме находится неподвижный контакт, а на нижней – подвижный. Эту информацию вы также можете увидеть на корпусе автомата. На фото ниже вы можете увидеть автомат компании ИЕК, и на нём вы можете посмотреть, что на его электрических обозначениях указано расположение контактов.
По сути, нету значения будет подключаться питающий провод в верхней или нижней части автомата, самое главное, что питающий провод будет приходить на неподвижный контакт. Однако среди модульных аппаратов компаний АВВ, Наger и прочих электротехнических производителях могут допускать возможность того, что питающий провод будет заходить к нижней части автомата. Поэтому конструктивно во многих АВ предусмотрено наличие специальных зажимов, которые предназначены для гребенчатых шин.
Учитывая всё вышеперечисленное, можно сделать вывод, что правило ПУЭ, которое рекомендует заводить питающий провод на неподвижные контакты (обычно верхние), утверждено для соблюдения общего порядка, чтобы человек интуитивно понимал, что фаза расположена на верхней части автомата и вероятность случайного попадания человека под напряжение из-за неосторожности снижается.
Стоит учесть, что ПУЭ обуславливая ввод питающего провода к неподвижному контакту имеет ввиду лишь ввод питающего провода в верхней части для соблюдения установленного порядка и также просто для внешней эстетичности. Лично мне кажется, что ввод провода к верхней части автомата звучит более разумно.
Возможно есть те, кто готов поспорить с данным утверждением и для них я могу привести пример с рубильником. На любом промышленном предприятии никогда не будут устанавливать рубильник как попало. Расположение рубильника будет расположено в строгом порядке, поскольку, подключив рубильник «правильным» образом ты всегда будешь знать, что при снятии питания с помощью рубильника вы сможете обеспечить обесточивание всего оборудования ниже рубильника.
Ввод к автомату питающего провода с монолитной жилой
Давайте подробно рассмотрим основные ошибки при подключении моножильного провода:
1. Попадание под контакт изоляции.
Многим кажется, что нету ничего проще чем просто очистить изоляцию и потом просто зажать отверткой провод на клемме. Но тем не менее довольно часто происходит то, что изоляция с провода попадает под зажимный контакт, что создает плохое соединение в месте зажима. В таком случае возможно оплавление изоляции провода и самого автоматического выключателя, что в свою очередь может привести к выходу оборудования из строя или даже к возникновению пожара.
Поэтому дабы избежать возможных неприятных ситуаций из-за попадания изоляции под контакт, советую Вам тщательно проверить надежность затяжки провода в гнезде.
Если Вам требуется сделать подключение нескольких автоматов (или прочего модульного оборудования) из одного ряда от одного источника, я рекомендую использовать гребенчатую шину. Если же у Вас нету гребенчатой шины под рукой, то Вы можете сделать самодельные перемычки из жил провода.
Ниже Вы можете увидеть пример неправильного подключения перемычки к автомату. На 1й автомат идет провод 4 мм2, а на другие автоматы идет перемычка 2,5 мм2, и из-за этого происходит плохой контакт в перемычке более низкого сечения.
В данном случае этот пункт можно назвать скорее рекомендацией, нежели ошибкой при монтаже. Как правило около 80% электриков при подключении жилы провода к автомату или прочему модульному оборудованию снимают около 1 см изоляции и вставляют зачищенную область в контакт, а после затягивают зажим.
Подобное формирование концов жил поможет увеличить площадь контакта провода с поверхностью зажима, что безусловно улучшит контакт. Стоит отметить, что внутренние стенки в контактной зоне у автоматов, как правило имеют специальные насечки, которые при затягивании винта врезаются в жилу и также дополнительно улучшают надежность контактов.
Подключение многожильных проводов
При разводке распределительного щита часто используются гибкие многопроволочные провода (к примеру ПВ-3, ПВС и т.д.). Использование данных проводов упрощает работу в сравнение с одножильным проводом. Тем не менее при работе с многожильным проводом следует понимать его правила подключения. Главной ошибкой, которую допускаю новички при использовании многожильного провода это его подключение к автоматическому выключателю без оконцевания. При непосредственном подключении многожильного провода, его жилки начинают передавливаться и обламываться, что ухудшает контакт в месте соединения и также приводит к потери сечения.
Использование пайки проводов
Также хотелось бы уделить внимание такому способу оконцевания проводов как пайка. Многие говорят, что использование пайки поможет сэкономить на покупке различных наконечников, инструментов и прочих мелких приспособлений для монтажа. Однако, так ли это на самом деле, давайте разберемся.
Так что если Вам нужно использовать многожильный провод при монтаже модульной аппаратуры в щитке, то в этом случае нужно использовать наконечники НШВИ и не полагаться на удачу «авось пронесет», поскольку это может привести к весьма серьезным последствиям.
