Как правильно сделать заземление в доме

Для организации заземления или как его ещё называют «контур заземления», стоит сперва подготовить его основные части:

• заземляющее устройство (заземлитель);
• заземляющая шина;
• комплект проводов заземления.

Этап подготовки

Для начала Вам нужно определиться с заземлителем, который Вы собираетесь использовать. Если возле Вашего дома есть забитые железные сваи, находящиеся на поверхности рельсы или металлические трубы, или прочие зарытые металлические строительные конструкции, то Вы можете использовать их в качестве заземлителя. Если подобных конструкций возле Вашего дома нету, то Вам нужно будет создать искусственный заземлитель своими руками.

Нужно понимать, что сопротивление заземления должно соответствовать принятым нормам. Для измерения сопротивления рекомендуется проконсультироваться со специалистами, которые проведут испытания и составят акт по полученным результатам.

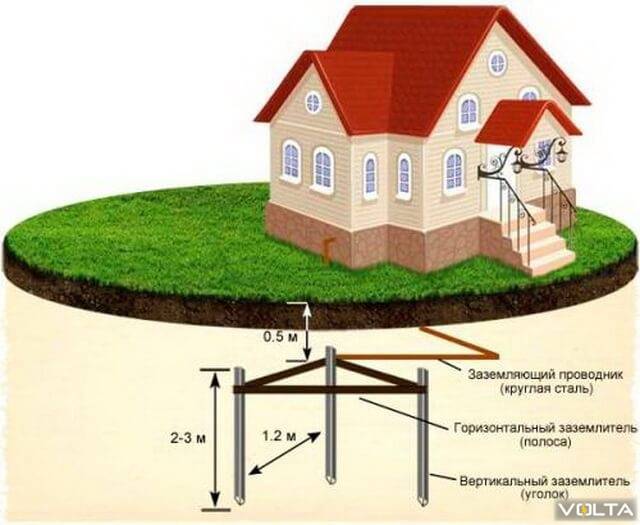

Для создания искусственного заземления нужно использовать 3 стальных электрода с длиной не менее 1,2 метра, которые в будущем будут сварены между собой с помощью металлической полосы в равносторонний треугольник.

Если Вы используете в качестве электродов стальные трубы, то их диаметр не должен быть меньше 30 мм. При применении других профилей электродов, они должны соблюдать сечение не менее 150 мм², а длина самих изделий должна быть от 2х метров.

Монтаж

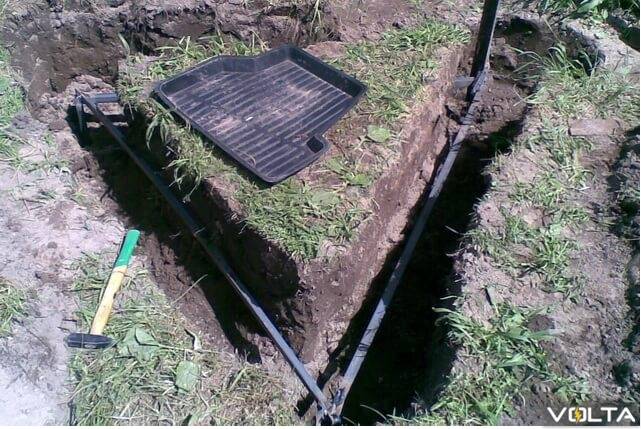

Перед помещением заземлителя в землю нужно заранее подготовить подходящее место, в котором Вам нужно выкопать 3 канавы с глубиной около 0,5-0,6 метра и длиной от 1,2 м. Далее в углы выкопанного треугольника с помощью кувалды вбиваются три подготовленных и хорошо заострённых электрода (электроды должны выступать от дна траншеи на 0,1-0,2 м). Потом с помощью сварочного аппарата нужно соединить между собой вбитые электроды полосками стали с сечением не менее 50 мм². Также допускается соединение металлических полосок с электродами с помощью болтовых соединений.

После проведения вышеизложенных мероприятий Вы должны пробросить стальную полосу выбранного для заземления заземлителя к месту, где будет находится ввод заземляющей шины в дом. Заземляющую шину рекомендуется располагать как можно ближе к распределительному щиту и на конце стоит приварить болт небольшого размера.

Потом используя медный провод с сечением не менее 6 мм² закрепляем, с одной стороны, на болте приваренному к заземляющей шине, а другой конец провода соединяется с главной шиной заземления (ГЗШ) в распределительном щите. Далее от ГЗШ мы можем провести заземление по всем комнатам, где есть проводка.
