Как правильно обжимать сетевой кабель RJ-45

Сетевой кабель — это кабель с помощью которого вы как правило получаете интернет в вашем доме. Также он может использоваться при подключении роутера с компьютером или же при подключении 2х компьютеров друг у другу.

Как правило при покупке сетевого кабеля, он продается без коннекторов. Причина отсутствия коннекторов на кабеле сразу при покупке в том, что при прокладке кабеля в стенах пришлось бы сверлить большое отверстие для прохода кабеля с коннектором. Покупая же кабель без коннектора Вы можете сперва проложить кабель в нужных Вам местах и после аккуратно обжать его коннектором RJ-45. Для того чтобы обжать сетевой кабель нужно надеть на него коннектор и зафиксировать его.

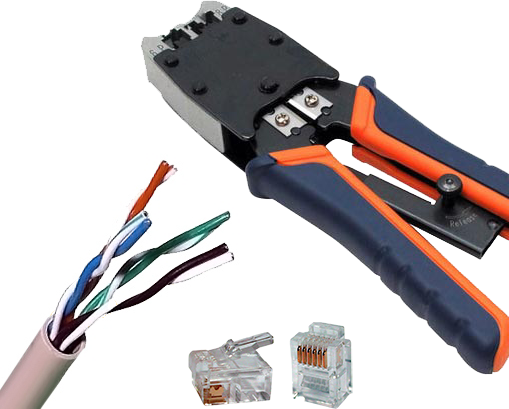

 При обжиме сетевого кабеля Вам понадобятся:

1. Собственно, сам сетевой кабель. Вам следует заранее отмерить необходимую длину кабеля. Вы можете купить сетевой кабель высокого качества от производителя ITK здесь.

2. Коннекторы. Для обжима 1 кабеля Вам будет достаточно 2х коннекторов. Впрочем, я бы рекомендовал купить ещё несколько запасных на всякий случай. Коннекторы от производителя ITK вы можете купить здесь.

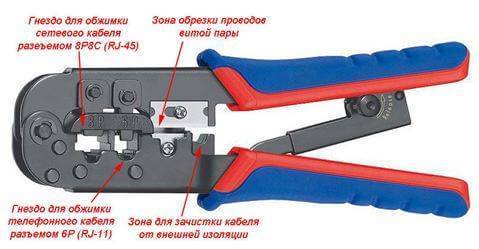

3. Инструмент для обжима кабеля(кримпер). Здесь также могу посоветовать обратить внимание на инструмент от производителя ITK. Купить инструмент Вы можете здесь.

Обжим сетевого кабеля

При проведении обжима Вам сперва стоит выбрать вариант, по которому мы будем обжимать сетевой кабель. Всего варианта обжима два.

• Прямой метод обжима. Этот вариант подойдет при соединении роутера с компьютером, для обычного интернет кабеля и т.д. Данный вариант можно назвать стандартным.

• Перекрестный(кроссовер) – этот метод используется в том случае, если вам нужно сделать соединение 2х компьютеров с помощью кабеля.

После того как мы сделали выбор требуемого варианта обжима мы приступаем к делу.

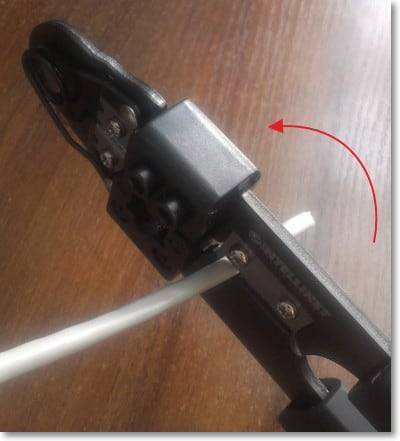

Сперва мы снимаем верхнюю изоляцию с кабеля. Сделав отступ от начала кабеля (около 2 см), мы производим надрез верхней изоляции. При использовании специального инструмента нам нужно вставить кабель в специальное отверстие и прокручивая кримпер вокруг кабеля мы делаем нужный нам обрез. После мы убираем белую изоляцию путём простого стягивания её с кабеля.

После обрезки ненужной изоляции, мы видим оставшиеся 4 пары жил и нитку. Нитку можно обрезать, поскольку она нам будет не нужна.

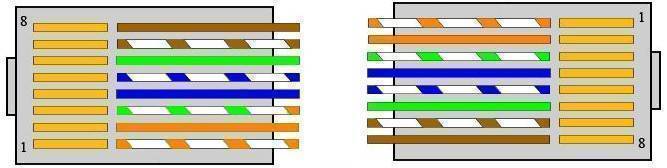

Раскручиваем 4 пары проводов, так что бы они были по одному. После мы зажимаем пальцами наши провода и расставляем их в требуемом порядке. Порядок расстановки зависит от типа используемого кабеля.

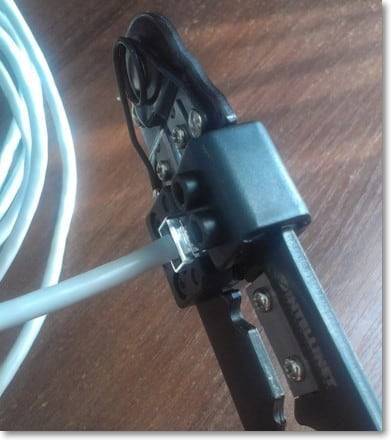

После того как мы правильно расставляем все проводки мы можем ещё раз их немного обрезать, в том случае, если оны вышли слишком длинными. После этого мы может медленно и аккуратно начинать вводить жилы в коннектор. Обращайте внимание на то, чтобы все жилы правильно вошли в коннектор. Каждая жила должна войти в своё отверстие. Потом, после того как кабель будет вставлен в коннектор сделайте ещё одну проверку правильности подключения жил в коннекторе, затем вставьте коннектор в кримпер и сожмите рукоятку.

Собственно, на этом все. Надеюсь, что моя статья была понятной и вы смогли обжать сетевой кабель.
